隨著新產品的不斷迭代改進以及市場競爭壓力逐步增強，企業對新產品的研發周期以及產品的工藝性、經濟性提出了更高的要求。山東超越數控電子股份有限公司作為國內最早涉足抗惡劣環境計算機的高新技術企業，主要研發、生產計算機產品，在國內不僅建有大批量的計算機生產基地、國內技術領先的加工廠房、一流的技術研發中心與實驗室，并且已同時具備了標準產品的規模化生產能力和特殊產品的靈活定制能力。但為了更好地滿足市場需求，超越電子在新產品研發時，仍需要考慮到各方面的因素來保證新產品具備更好的市場競爭力。

對此，超越電子梳理了一系列標準及規范性要求，針對設計的產品進行核查，以此來提高設計產品的準確性和經濟性。然而，由于梳理的標準及規范較多，核查工作花費了大量的人力以及時間，導致研制周期增長，并且人工的核查方式難免有遺漏，導致設計返工，增加了成本。

開目可加工性分析系統3DDFM成功地解決了該企業這一難題，通過與超越電子設計軟件CREO進行深度集成，將企業的標準及規范性要求轉化成3DDFM的規則，并通過3DDFM進行一鍵式的核查方式，解決了核查周期以及遺漏的問題，提高了設計產品的準確性并且縮短了研發周期。

一、關鍵需求

開目公司通過與用戶一起進行深入調研，以解決用戶實際問題出發，對用戶的實際需求進行梳理，整理出一下幾點關鍵需求：

1）實現與Creo系統的無縫集成，基于三維產品模型進行工藝性審查。通過與三維CAD系統的無縫集成，能夠并利用三維CAD系統對設計模型、工程圖進行審查結果的顯示；

2）便捷的人機操作，使得用戶在使用時通過少許簡單的操作流程即能完成工藝性審查，不僅能夠支持單個零件的3DDFM核查，而且支持對裝配模型指定批量核查，免去頻繁開關零件模型的麻煩。同時，支持一鍵式審查和結果一鍵式輸出。

3）對工藝規則庫的全面管理。企業可以根據實際需求，對規則庫中規則進行篩選、分類、導入、導出，同時根據自身生產實際對工藝規則進行二次開發擴充、編輯等管理功能，并能夠靈活地篩選規則組件審查方案。

4）智能制造特征自動識別。系統能夠準確快速全面地進行機加工、鈑金、裝配、鑄造、注塑、焊接等專業制造特征自動識別、解析、判斷，制造特征的自動識別應該不受零件建模順序和建模歷史的影響，能夠處理非參數化建模的模型數據源，適應跨設計平臺的各種模型的特征識別，同時系統可以結合Creo中鈑金建模特征進行快速的鈑金制造特征識別。

5）直觀詳細地顯示審查結果。通過與Creo系統集成使核查結果在三維系統中直觀顯示、快速定位，顯示未通過的核查條目的詳細信息，并支持3DPDF、Excel、Word等多種格式的審查結果輸出。

6）支持常見機加工（車削、銑削、鉆孔）、鈑金、注塑、鑄造、標準化、標注等專業的核查分析，同時支持裝配結構性工藝分析檢查。

二、建設內容

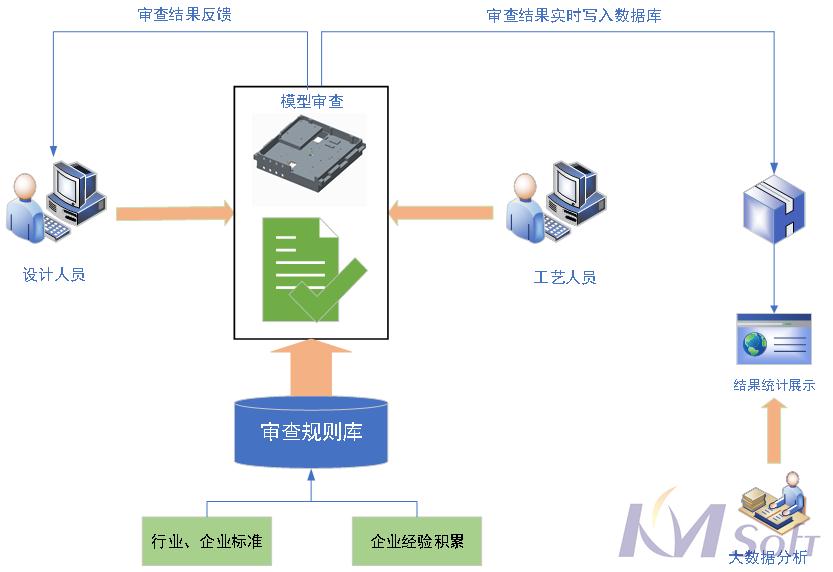

3DDFM系統主要應用在超越電子的設計部門以及工藝部門，設計人員針對自己設計好的產品進行自查，將報告出的問題進行修改；工藝人員在進行設計產品簽審時，使用3DDFM系統進行審查，將報告出的問題反饋給設計部門。所有三維設計模型要求必須要使用3DDFM進行審查，審查結果會實時寫入數據庫中，通過后臺統計頁面可查詢和統計審查結果，可根據產品型號、人員進行查詢和統計，供分析人員進行數據分析并提出針對性改進意見。項目方案框架如下圖所示。

本項目自2018年4月正式啟動，雙方成立項目組積極配合，共梳理了共計132項規則作為企業工藝審核的統一標準。其中25項機加工規則，57項鈑金規則，19項注塑規則，2項鑄造規則，12項工程圖紙規則，10條裝配體規則及7項標準化規則。此外，開目公司還根據超越電子需求開發了后臺統計功能，分別從產品、規則類型、人員維三個維度實時的呈現企業產品設計的不符合規則項，公司根據后臺統計數據進行大數據分析，并制定相應措施提高設計的準確率，從而降低設計成本。

三、應用成效

此項目在超越電子上線運行幾個月期間，設計部門通過3DDFM檢查工具軟件對公司便攜、攜行、機架、外設、平板、手持六大類產品模型進行了工藝性審查，涉及到機加、鈑金、注塑、鑄造、工程圖、裝配、標準化多個專業類型，共計審查了2155個的三維模型及工程圖紙，發現有問題待改進的有265項。另外，通過根據材料自動配審查方案的模式，真正做到了一鍵式審查，在工作效率上得到了極大的提升，使用工藝審查系統之前工程工藝部門審核300個零件至少要花上一周的時間，使用系統之后，相同的工作量只需要一天的時間就審核完成。

超越電子通過應用3DDFM提升了設計模型的工藝性審查能力，通過應用3DDFM一鍵式的核查方式，總結了以下幾點成效：

第一，解決了核查周期長以及經常遺漏的問題，進而提高了設計產品的準確性并且縮短了研發周期；

第二，通過后臺統計頁面可查詢和統計審查結果，分析人員能夠針對查詢結果進行數據分析并提出設計的改進意見；

第三，通過積累企業設計、工藝相關規范，形成企業標準知識，并進行傳承。

通過3DDFM全新的工藝審查模式，不僅解決了超越電子工藝性審查的效率及準確性問題，并為企業積累和傳承最佳實踐經驗。目前，3DDFM核查工具軟件在超越電子設計部門及工藝部門都已經正式上線使用，獲得企業業務部門相關人員及領導的高度認可！
